一、概念

　　白炭黑的主要成份是SiO2，因其為白色，且主要物性及用途與炭黑相似而得名。

　　白炭黑按生產(chǎn)方法的不同可分為沉淀白炭黑(沉淀水合二氧化硅)和氣相法白炭黑(氣相二氧化硅)，兩種產(chǎn)品的生產(chǎn)方法不同，性質(zhì)及用途也有很大區(qū)別，以下介紹的產(chǎn)品是用硫酸沉淀法生產(chǎn)的，也即沉淀法白炭黑，以下所涉及的白炭黑均為沉淀法白炭黑。

　　二、名稱定義及分子式

　　白炭黑的學名為：沉淀水合二氧化硅。

　　定義：沉淀水合二氧化硅是從可溶性硅酸鹽水沉液中沉淀而獲得的無定形粒子組成的材料。

　　化學分子式：SiO2·nH2O

　　三、主要性質(zhì)

　　1、物理性質(zhì)

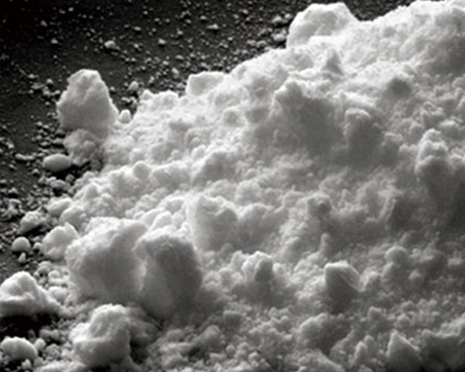

　　外觀：白色粉末或粒狀或不規(guī)則造塊。

　　真密度：約2.0g/ml 假密度：約0.2g/ml(普通產(chǎn)品)。

　　耐高溫、不燃燒;電絕緣性好。

　　2、化學性質(zhì)：

　　能與燒堿發(fā)生反應(yīng)SiO2nH2O+2NaOH=Na2SiO3+(n+1)H2O

　　能與氫氟酸發(fā)生反應(yīng)SiO2nH2O+4HF=SiF4+(n+2)H2O

　　2、主要化學指標

　　SiO2含量(干品)≥90%

　　篩余物(4.5цm)≤0.5%

　　加熱減量：4.0-8.0%

　　灼燒減量：(干品)≤7.0%

　　PH值：5.0-8.0

　　總銅含量：≤30mg/kg

　　總錳含量：≤50mg/kg

　　總鐵含量：≤1000mg/kg

　　DBP吸收值：2.00-3.50cm3/g

　　比表面積：不同用途有不同范圍，我廠產(chǎn)品控制

　　145-165m2/g(HT2#) 165-185m2/g(HT1#)

　　200-300m2/g(HT3#)

　　3、主要物理性能(配合橡膠品)

　　拉伸強度≥17.0Mpa 500%定伸強度≥6.3Mpa

　　扯斷伸長度≥675%

　　四、生產(chǎn)原理

　　水玻璃和硫酸反應(yīng)生成水合硅酸

　　加熱

　　Na2O·mSiO2+H2SO4+nH2o-→Na2SO4+mSiO2·(n+1)H2O↓

　　反應(yīng)完成液經(jīng)壓濾脫水，洗滌、并通過打漿制得白炭黑料漿，經(jīng)噴霧干燥得白炭黑成品。
